Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-10
60 А5 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 1,4 мм
- Корпус: 3945 × 70 × 54 мм
Поставка по Казахстану
Троллейные шинопроводы в Казахстане
Подбор и поставка троллейных шинопроводов для электропитания мостовых кранов, кран-балок и другого передвижного оборудования. Подберём систему по рабочему току, количеству шин и типу соединения с доставкой по Казахстану.
Токовые нагрузки 40–270 А
Секции с 4 или 5 шинами
Доставка по всему Казахстану
КАЗПРОМКРАН / Каталог оборудования
Шинопроводы и комплектующие
Секции шинопровода с винтовым и болтовым соединением, токосъёмники, подводы питания, крепления и специальные элементы. Найдите нужную модель по коду, силе тока, числу шин или категории.
74 позиции в каталогеТок 40–270 А для секций4 и 5 шинПодбор и поставка по Казахстану
Найдено: 74 из 74 позиций
Фото серииФото серииСекции · винтовое соединение
Секция шинопровода
21-465-11
60 А4 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 1,4 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465
100 А5 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 2 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-01
100 А4 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 2 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-02
125 А5 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 2,5 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-03
125 А4 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 2,5 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-08
140 А5 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 3 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-09
140 А4 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 3 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-05
160 А5 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 3,3 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-04
160 А4 шин
- Напряжение: 690 В
- Размер медной жилы: 3996 × 13 × 3,3 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-12
40 А5 шин
- Напряжение: 690 В
Фото серииСекции · винтовое соединение
Секция шинопровода
21-465-13
40 А4 шин
- Напряжение: 690 В
Фото серииСекции · болтовое соединение
Секция шинопровода
21-837-040-01
40 А4/5 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 1,2 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-838-040-01
60 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 1,4 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-839-040-01
100 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 2 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-842-040-01
140 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 3,1 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-842-040-01
160 А4/5 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 3,3 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-816-040
200 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 4 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-820-040
240 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 4 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииСекции · болтовое соединение
Секция шинопровода
21-826-040
270 А4 шин
- Напряжение: 690 В
- Сечение/толщина по таблице: 4 мм
- Корпус: 3945 × 70 × 54 мм
Фото серииТокосъёмники
Токосъёмник
21-485-01
60 А
- Контактов: 5
- Масса: 1,02 кг
- Диаметр провода: 15,7 мм
Фото серииТокосъёмники
Токосъёмник
21-485-01-20
60 А
- Контактов: 4
- Масса: 0,92 кг
- Диаметр провода: 15,7 мм
Фото серииТокосъёмники
Токосъёмник
21-485-01-21
40 А
- Контактов: 5
- Масса: 0,89 кг
- Диаметр провода: 14,5 мм
Фото серииТокосъёмники
Токосъёмник
21-485-01-22
40 А
- Контактов: 4
- Масса: 0,8 кг
- Диаметр провода: 14,5 мм
Фото серииТокосъёмники
Токосъёмник сдвоенный
21-485-14
120 А
- Контактов: 10
- Масса: 2,1 кг
- Диаметр провода: 16 мм
Фото серииТокосъёмники
Токосъёмник сдвоенный
21-485-14-01
120 А
- Контактов: 8
- Масса: 1,9 кг
- Диаметр провода: 16 мм
Фото серииТокосъёмники
Токосъёмник сдвоенный
21-485-14-02
80 А
- Контактов: 10
- Масса: 1,82 кг
- Диаметр провода: 14,5 мм
Фото серииТокосъёмники
Токосъёмник сдвоенный
21-485-14-03
80 А
- Контактов: 8
- Масса: 1,65 кг
- Диаметр провода: 14,5 мм
Фото серииТокосъёмники
Щётка СБ ДИЖЦ 088/00
21-485-01-02
- Для ремонта токосъёмника
Фото серииПодводы питания
Линейный подвод питания 4/100
21-485-02-10 СБ
100 А4 шин
- Кабельный ввод: 32 мм
Фото серииПодводы питания
Линейный подвод питания 5/100
21-485-02 СБ
100 А5 шин
- Кабельный ввод: 32 мм
Фото серииПодводы питания
Линейный подвод питания 4/125
21-538 СБ
125 А4 шин
- Кабельный ввод: 32 мм
Фото серииПодводы питания
Линейный подвод питания 5/125
21-538-01 СБ
125 А5 шин
- Кабельный ввод: 32 мм
Фото серииФото серииФото серииФото серииФото серииПодводы питания
Концевой подвод питания 4/60
21-541 СБ
60 А4 шин
- Кабельный ввод: 29–40 мм
Фото серииПодводы питания
Концевой подвод питания 5/60
21-541-1 СБ
60 А5 шин
- Кабельный ввод: 29–40 мм
Фото серииСоединения шин
Соединение шины винтовое
21-485-08-03 СБ
- Для соединения шин между секциями
Фото серииКрышки и заглушки
Крышка стыковая
21-485-05-01
- Закрывает соединения шин
Фото серииКрышки и заглушки
Крышка концевая
21-485-07-01 СБ
- Заглушка последней секции
Фото серии
Фото серии

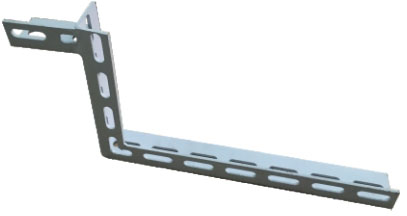

Фото серииКронштейны
Кронштейн приварной 5R
21-498
- Для монтажа линии к подкрановой балке
Фото серии
Фото серииЗахват токосъёмника
Захват токосъёмника
21-485-11
- Перемещение токосъёмника параллельно крану
Фото серииГерметизирующая лента
Герметизирующая лента
21-540
- Повышение защиты IP23 → IP44
- Температура эксплуатации: −40…+40 °C
Фото серииГерметизирующая лента
Устройство для монтажа герметизирующей ленты
21-539-000 СБ
Рассчитать ценуРассчитать цену
Фото серииУказатель напряжения
Указатель троллейный К271НУ2
21-498
- Световая сигнализация наличия напряжения
Фото серииФото серии
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565
60 А5 шин
- Масса: 3,1 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-01
60 А4 шин
- Масса: 2,84 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-02
100 А5 шин
- Масса: 3,3 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-03
100 А4 шин
- Масса: 3 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-04
125 А5 шин
- Масса: 3,7 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-05
125 А4 шин
- Масса: 3,32 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-06
140 А5 шин
- Масса: 3,8 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-07
140 А4 шин
- Масса: 3,5 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-08
160 А4 шин
- Масса: 3,56 кг
Фото серииСекции извлечения
Секция извлечения токосъёмника
21-565-09
160 А5 шин
- Масса: 4 кг
Фото серииФото серииФото серииФото серииФото серииФото серииФото серииФото серии
Фото серииФото серии
Фото серииФото серииФотографии приведены для серии оборудования и могут не отражать отличия каждой модификации. Состав комплекта и технические характеристики согласовываются при расчёте.
Шинопроводы и электропитание кранов
Где применяют троллейные шинопроводы
На фотографиях — крановые системы, для которых подбирают троллейные шинопроводы. Они обеспечивают подачу питания вдоль кранового пути. Ток, количество шин и токосъёмники подбираются под оборудование и длину трассы.
